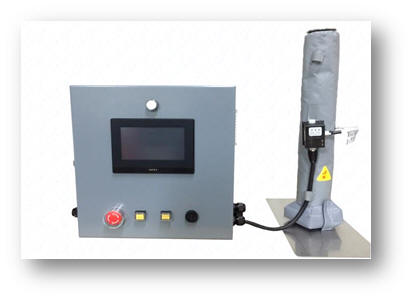

溫度控制系統是利用PLC(Programmable Logic Controller)可程式邏輯控制器,將加熱夾克(Heating Jacket)上的MTC-96微型溫度控制錶頭的所有數據資料,以RS485通訊方式彙整至HMI(Human Machine Interface)觸控式人機介面,達到多點監控的目的。
MTC-96微型溫度控制錶頭系利用PID數位溫度控制系統,結合高閘流SSR繼電系統,並以散熱片快速冷卻TRICK熱源,以達 到溫度控制錶頭零件的穩定性;而感溫模組以RTD(PT100)為主要設計,能夠迅速反應溫度,且不受環境溫差影響。其可應用於小場合,或有侷限空間之作業場所,體積小且功能齊全,還可以與人機HMI通訊連線 。
溫度控制器的基本功能:
監控系統警示 |
溫度異常警報、通訊斷線警報、感溫線斷線警報以紅色燈號顯示 |
監控系統警示蜂鳴器 |
蜂鳴器為85dB間歇式音量,並附有停止鳴響開關 |
監控系統附加輸出 |
輸出警報NO、NC接點及RS485通訊 |
過載短路 |
快速保險絲立即斷電 |
漏電過載 |
漏電開關立即跳開、斷電 |
緊急停止按紐 |
立即斷開加熱器所有電源 |
內部零組件 |
皆通過CE合格認證 |

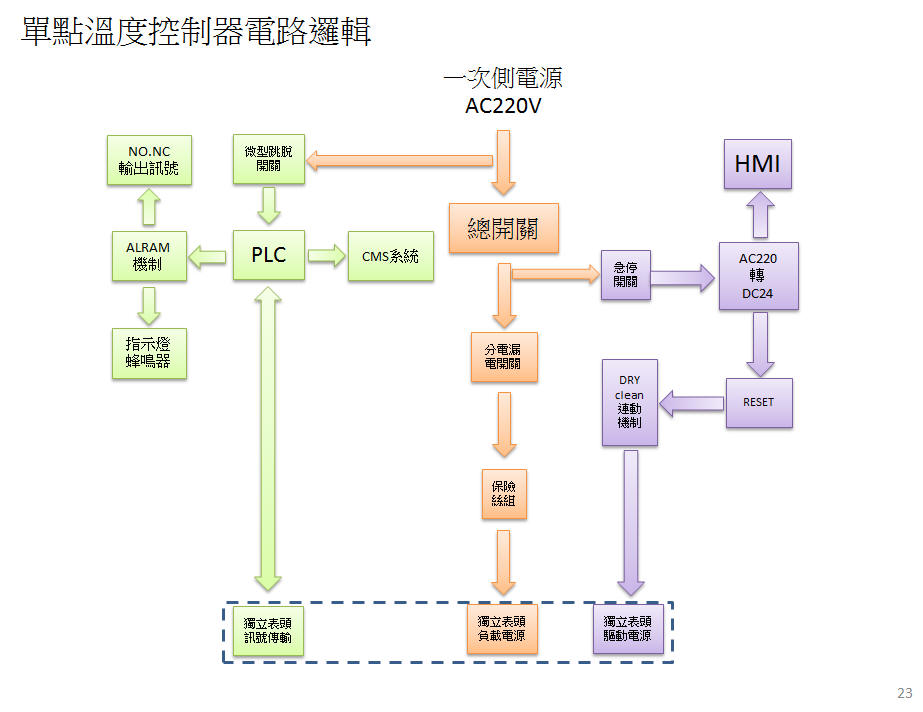

控制器電路邏輯示意圖:
